12誘導心電図の見方完全攻略！臨床で迷わない判読手順とST急変サイン

夜勤帯の病棟や救急外来で、患者の胸痛訴えとともに手渡される1枚の12誘導心電図。「波形が多すぎてどこから見ればいいのかわからない」「ST上昇を見逃したらどうしよう」とプレッシャーを感じる看護師や若手医療従事者は後を絶ちません。複雑に見える波形の羅列も、見るべき優先順位と体系的なルールさえ押さえれば、異常の早期発見は決して難しくありません。

心電図の判読は、単なる暗記ではなく「心臓のどの部位で何が起きているか」を立体的にイメージする技術です。臨床現場で即座に役立つ電極装着の基本から、ST変化の判定基準、致死性不整脈の見分け方まで、迷いをゼロにする実践的な判読法を徹底的に解剖します。

📌 【この記事の重要ポイントまとめ】

• 要点1：12誘導心電図は「調律・レート・QRS幅・ST-T」の順に規則正しく追うことで、危険な兆候の見落としを劇的に防げる。
• 要点2：ST上昇のミリ数基準と誘導ごとの冠動脈領域（前壁・下壁・側壁）を押さえれば、心筋梗塞の虚血部位が即座に特定できる。
• 要点3：電極の貼り間違いを防ぐ配置の基本と、Ⅰ誘導・aVFを用いた軸偏位の簡易判読法で基礎的な波形評価が格段にスムーズになる。

【電極の装着位置と覚え方】四肢誘導と胸部誘導の基本を押さえる

正確な波形判読の土台となるのが、正しい電極の装着です。貼り位置が1肋間ずれるだけで波形の形状が大きく変わり、誤診や判断の遅れを招く原因になります。まずは四肢誘導と胸部誘導の配置を確実にマスターしましょう。

四肢誘導の4枚の電極は、色の配置を語呂合わせで覚えるのが臨床の定番です。「赤・黄・緑・黒」の順に、「右手（赤）→左手（黄）→左足（緑）→右足（黒）」と時計回りに配置します。「信号機（赤・黄・緑）＋アース（黒）」とイメージすると現場でも瞬時に手が動きます。

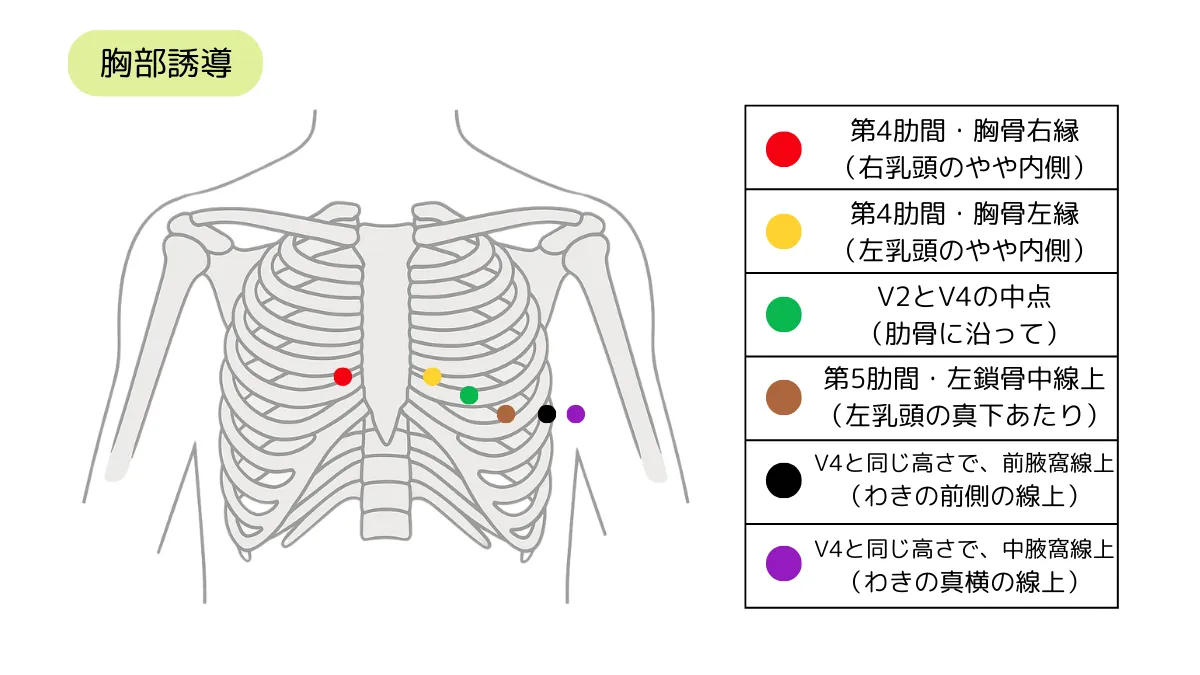

胸部誘導の6枚（V1〜V6）は、解剖学的なランドマーク（胸骨角や肋間）を正確に触知して装着します。

誘導名	電極色	装着位置の基準
V1	赤	第4肋間胸骨右縁
V2	黄	第4肋間胸骨左縁
V3	緑	V2とV4を結ぶ直線の中点
V4	茶	第5肋間と左鎖骨中線の交点
V5	黒	V4の高さの水平線と左前腋窩線の交点
V6	紫	V4の高さの水平線と左中腋窩線の交点

覚え方のコツは、「まずV1とV2を第4肋間に貼り、次にV4を第5肋間に貼ってから、その間を埋めるようにV3を貼る」という順番です。V5とV6は肋間に沿わせるのではなく、「V4と同じ高さの水平線上」に配置する点が重要なポイントです。

【苦手克服】12誘導心電図の判読手順｜臨床で迷わない5ステップ

心電図を前にしたとき、いきなり細かな波形の揺れに目を奪われると全体像を見失います。判読で最も大切なのは、「常に同じ順番でスキャンするルーティン」を確立することです。

臨床で迷わないための標準的な5ステップは以下の通りです。

ステップ1：調律（リズム）の確認
心拍が規則的か不規則か、P波が先行しているかを確認します。Ⅱ誘導で「陽性のP波の後にQRS波が1対1で続いているか」を見て、正常な洞調律（サイナスリズム）であるかを判断します。

ステップ2：心拍数（レート）の計測
RR間隔のマス目を数えます。心電図の大きなマス目（5mm＝0.2秒）を基準に、「300÷大きいマス目の数」でおおよその心拍数を算出できます。マス目が3マスなら100回/分、4マスなら75回/分、5マスなら60回/分です。60〜100回/分の範囲内にあるかを確認します。

ステップ3：QRS波の幅と形の評価
QRS幅が正常範囲（0.10秒未満＝小さいマスで2.5マス未満）か、それとも幅広（ワイドQRS：0.12秒以上）かをチェックします。幅が広い場合は、心室内伝導障害（脚ブロック）や心室起源の興奮を疑います。

ステップ4：ST-T変化（虚血・梗塞サイン）の精査
基線（PQ部分）と比較して、ST部分が上昇または低下していないかを全誘導で確認します。T波の増高（テント状T波）や陰転化（陰性T波）も見逃せません。

ステップ5：QT時間とその他の微細な変化の確認
QT延長（T波の終わりがRR間隔の中間を超えているか）や、病的なQ波の有無を確認します。QT延長は致死性不整脈の引き金になるため、薬剤投与中や電解質異常時には特に警戒が必要です。

【ST上昇の判定基準と虚血部位】冠動脈領域対応表で一目瞭然

急性冠症候群（ACS）が疑われる場面では、1分1秒を争う判断が求められます。ST上昇型心筋梗塞（STEMI）を迅速に捉えるためには、明確なミリ数基準の把握が不可欠です。

J点（QRS波の終わりとST部分の始まりの接点）におけるST上昇の基準値は、誘導によって異なります。

【ST上昇の診断基準】
・V2〜V3誘導：男性40歳未満で2.5mm（0.25mV）以上、40歳以上で2.0mm（0.20mV）以上、女性は年齢問わず1.5mm（0.15mV）以上
・その他の誘導（四肢誘導およびV1, V4〜V6）：男女・年齢問わず1.0mm（0.10mV）以上（連続する2つ以上の誘導で確認）

STが変化している誘導がわかれば、責任病変となっている冠動脈の部位を瞬時に特定できます。

虚血・梗塞部位	ST変化が現れる誘導	責任冠動脈	注意すべき合併症
中隔壁	V1, V2	左冠動脈前下行枝（LAD）	心室中隔穿孔、脚ブロック
前壁	V3, V4	左冠動脈前下行枝（LAD）	急性心不全、心原性ショック
側壁	Ⅰ, aVL, V5, V6	左回旋枝（LCX） / LAD	左室機能低下
下壁	Ⅱ, Ⅲ, aVF	右冠動脈（RCA） / LCX	房室ブロック、右室梗塞
後壁	（V7〜V9でST上昇） ※V1〜V3でST低下	右冠動脈（RCA） / LCX	見落としやすいため背部誘導を追加

梗塞部位の反対側の誘導に現れる「相反性変化（ミラーイメージ / Reciprocal change）」にも着目してください。例えば、Ⅱ・Ⅲ・aVF（下壁）でSTが上昇しているとき、Ⅰ・aVL（高位側壁）でST低下が同時に見られれば、急性心筋梗塞の確実性は極めて高くなります。

【軸偏位と心臓の回転】Ⅰ誘導とaVF誘導で電気軸を素早く見抜く

心電図の判読でつまずきやすいのが「電気軸」と「移行帯（回転）」の概念です。しかし、原理をシンプルに落とし込めば数秒で判定できます。

電気軸とは、心室全体が興奮する電気ベクトルの平均方向のことです。通常は左斜め下（−30°〜＋90°）に向かっています。この軸の向きを判定するには、「Ⅰ誘導」と「aVF誘導」のQRS波の向きを見るだけで十分です。

【Ⅰ誘導とaVF誘導による電気軸の簡易判定】
・正常軸：Ⅰ誘導（上向き ↑） ＋ aVF誘導（上向き ↑）
・左軸偏位：Ⅰ誘導（上向き ↑） ＋ aVF誘導（下向き ↓） → 左室肥大、左脚前枝ブロックなど
・右軸偏位：Ⅰ誘導（下向き ↓） ＋ aVF誘導（上向き ↑） → 右室負荷、肺塞栓、左脚後枝ブロックなど
・極度の軸偏位（不定軸）：Ⅰ誘導（下向き ↓） ＋ aVF誘導（下向き ↓）

一方、胸部誘導で確認する「心臓の回転」は、R波とS波の高さがほぼ等しくなる誘導（移行帯）で判断します。正常な移行帯はV3〜V4です。移行帯がV1〜V2側にある場合を「反時計回転」、V5〜V6側へずれている場合を「時計回転」と呼び、肺気腫や右室肥大などの病態を推測する手がかりになります。

【即座に対応すべき致死性不整脈】命に関わる波形パターン

12誘導心電図を記録している最中やモニター確認時に、一刻の猶予も許されないのが「致死性不整脈」の出現です。これらを目にした際は、直ちに患者の意識・脈拍を確認し、コードブルーや応援要請を行わなければなりません。

1. 心室細動（VF）
心室が無秩序に細かく震え、血液を送り出せない状態です。波形は基線が不規則に揺れ、明確なQRS波が存在しません。目撃した瞬間に胸骨圧迫を開始し、除細動（AED / 電気ショック）の適応となります。

2. 無脈性心室頻拍（Pulseless VT）
幅の広いQRS波が連続して規則正しく出現する波形です。脈が触れない場合はVFと同様に即座の電気ショックが必要です。脈がある場合でも、血圧低下や意識障害を伴う不安定な状態であればカルディオバージョン（同期下除細動）の準備を進めます。

3. 多形性心室頻拍（Torsades de Pointes：TdP）
QRS波の振幅と向きが周期的にねじれるように変化する特殊な心室頻拍です。QT延長症候群や低カリウム血症、低マグネシウム血症などが背景にある場合に発症しやすく、放置すると高確率でVFへ移行します。

4. 高度房室ブロック・完全房室ブロック（Ⅲ度AVブロック）
P波とQRS波が全く無関係に独立して動いている状態です。QRSレートが極端に遅くなり（20〜40回/分）、アダムス・ストークス発作（失神・痙攣）や心停止のリスクが高まります。体外式ペースメーカーや経皮ペーシングの緊急適応を考慮します。

【12誘導心電図の見方】に関するよくある質問（FAQ）

Q1：胸痛を訴える患者でST変化が見られない場合、心筋梗塞は否定できますか？
A1：否定できません。発症早期（超急性期）ではST上昇ではなくT波の増高（巨大T波）のみが現れるケースや、非ST上昇型心筋梗塞（NSTEMI）の可能性があります。また、後壁梗塞では通常の12誘導で明らかなST上昇が出ず、V1〜V3のST低下のみが見られることがあります。症状が持続する場合は時間を置いて心電図を再検し、V7〜V9などの背部誘導を追加することが極めて重要です。

Q2：正常波形と異常波形を見分ける際、最初に見るべき「最も危険な兆候」は何ですか？
A2：最優先は「脈が保たれているか（心拍数とQRS幅）」、次いで「ST部分の変位（上昇・低下）」です。QRS幅が広い不整脈や、明らかなST上昇を伴う波形は急変直前のサインであることが多いため、迷わず医師への報告とバイタルサイン測定、救急カートの準備を並行して進めてください。

Q3：電極の装着時にノイズ（筋電図や交流雑音）がひどいときの対処法は？
A3：患者の緊張による筋収縮、電極の接触不良、室内のアース不良が三大原因です。まず患者に「力を抜いてリラックスしてください」と声かけを行い、寒気があれば保温します。皮膚が乾燥している場合は通電用ジェルや清拭を行い、四肢誘導の電極を筋肉の少ない骨部（手首や足首）にしっかりと密着させてください。

まとめ：臨床現場で求められる実践的な判読力を磨く

12誘導心電図の判読は、決して一部の専門家だけのものではありません。正しい電極装着を出発点とし、「調律・心拍数・QRS・ST-T」という一定の手順で波形を追う習慣をつければ、どのような臨床現場でも焦らずに危険サインをキャッチできます。

波形の背景にある心臓の解剖と冠動脈の血流障害をイメージしながら、日々の臨床で出会う心電図を1枚ずつ丁寧に振り返ること。その着実な積み重ねこそが、患者の命を救う確かなアセスメント力へとつながります。 （出典: 12 誘導 心電図 見方（Yahoo!ニュース））
